Y-DT系列電動機是全封閉自扇冷式鼠籠型三相異步電動機,是Y系列電動機的結構派生品,具有高效、節能、起動轉矩高、噪音低、振動小、運行安全可靠等優點。
Y-DT系列電動機為磨漿機專用電動機,端蓋、軸伸處專業防水設計,用于驅動防護性能要求高的磨漿機專用設備上。
工作條件:
Y-DT系列電動機在環境溫度不超過40℃,海拔不超過1000米的條件下,能按額定功率連續運行。
接線方法:功率在3KW及以下者為Y接法,其他功率均為△接法。
額定電壓:380V
額定頻率:50Hz
工作方式:S1
絕緣等級:B級
防護等級:IP44
冷卻方式:IC 411
安裝及結構型式
機座號100~132:(UN)B5
技術數據:
型號 | 額定功率 | 額定電流(A) | 額定轉速(r/min) | 效率(%) | 功率因數(cos¢) | 堵轉電流/額定電流 | 堵轉轉矩/額定轉矩 | 最大轉矩/額定轉矩 | 噪聲dB(A) | 重量 | |
(KW) | (HP) | ||||||||||
Y100L-2-DT | 3 | 4 | 6.4 | 2880 | 82.6 | 0.87 | 7.0 | 2.2 | 2.3 | 79 | 33 |
Y100L3-2-DT | 4 | 5.5 | 8.2 | 2890 | 84.2 | 0.87 | 7.0 | 2.2 | 2.3 | 79 | 39 |
Y112M-2-DT | 4 | 5.5 | 8.2 | 2890 | 84.2 | 0.87 | 7.0 | 2.2 | 2.3 | 79 | 45 |
Y112M1T-2-DT | 4 | 5.5 | 8.2 | 2890 | 84.2 | 0.87 | 7.0 | 2.2 | 2.3 | 79 | 45 |
Y112M2-2-DT | 5.5 | 7.5 | 11.1 | 2890 | 85.7 | 0.88 | 7.0 | 2.2 | 2.3 | 83 | 52 |
Y132S1-2-DT | 5.5 | 7.5 | 11.1 | 2900 | 85.7 | 0.88 | 7.0 | 2.0 | 2.3 | 83 | 64 |
Y132S2-2-DT | 7.5 | 10 | 15 | 2900 | 87 | 0.88 | 7.0 | 2.0 | 2.3 | 83 | 70 |

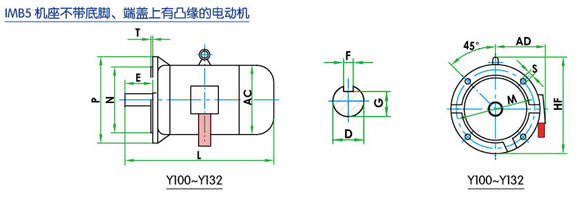

IMB5 安裝形式及外形尺寸
機座號 | 極數 | 安裝尺寸 | 外形尺寸不大于 | |||||||||||||||
D | E | F | G | M | N | P | R | T | S | 凸緣孔數 | AC | AD | AE | L | ||||
100L | 2 | 28 |
+0.009 -0.004 |
50 | 8 | 24 | 215 | 180 |
+0.014 -0.011 |
250 | 0 | 4 | 15 | 4 | 215 | 180 | 245 | 380 |
112M | 240 | 190 | 265 | 400 | ||||||||||||||
132S | 38 |
+0.018 +0.002 |
50 | 10 | 33 | 265 | 230 |
+0.016 -0.013 |
300 | 0 | 4 | 15 | 4 | 275 | 210 | 315 | 450 |
